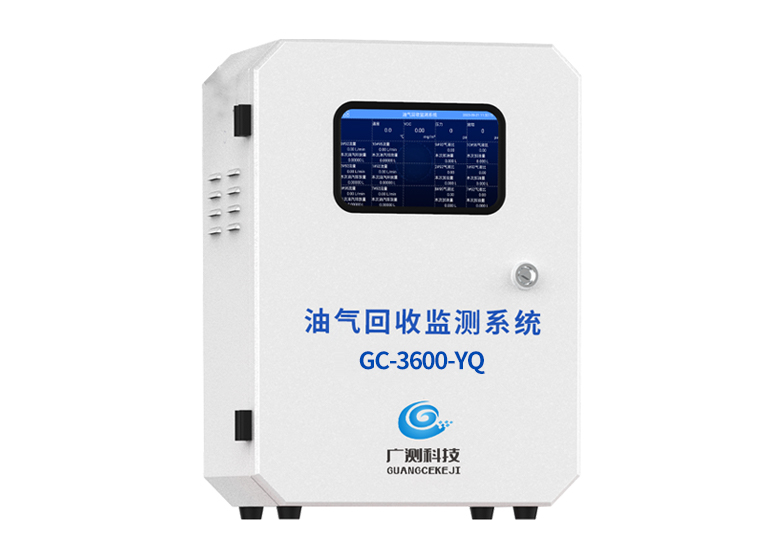

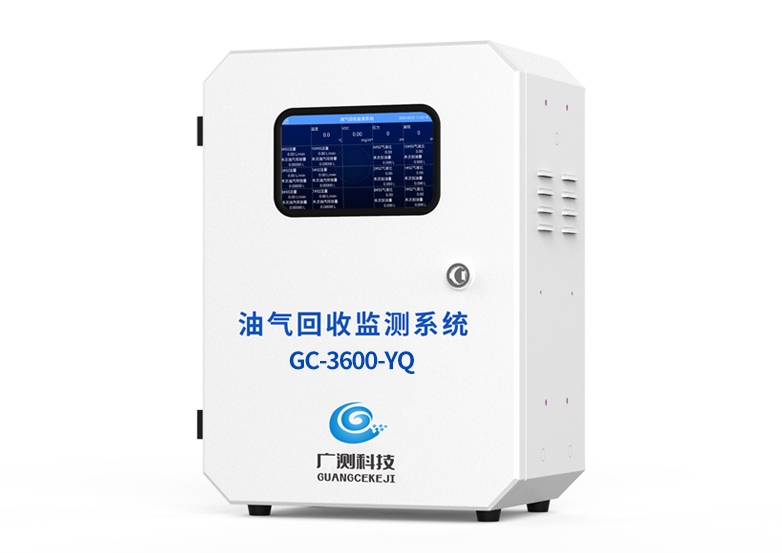

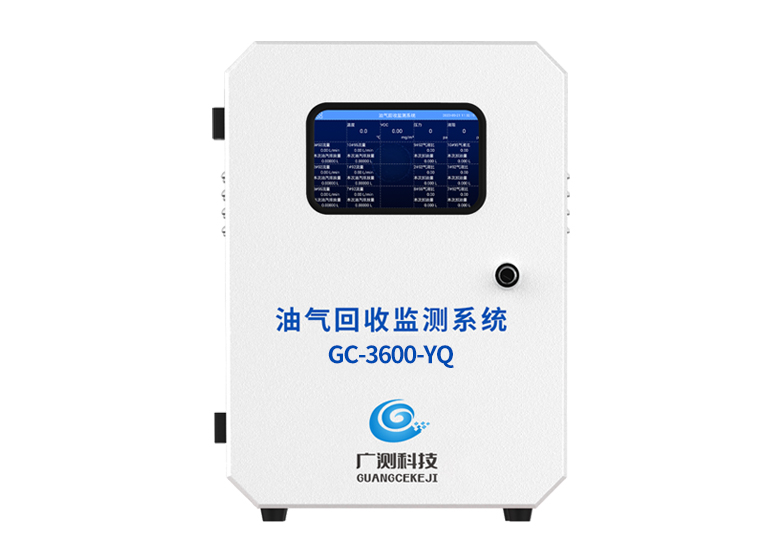

油气回收在线监测系统

所属栏目:油气回收监测设备

发布时间:2022-05-25

关注度:675次

简单介绍:油气回收在线监测系统是通过测量、计算、分析加油油气回收系统回气量、加油量和油气回收系统气体空间压力,实现各汽油加油枪气液比、油气回收系统密闭性等指标的监控功能。

在线订购

背景介绍

  随着中国经济的快速发展和城市化进程的加速,加油站的数量和规模也在不断扩大。然而,在加油站运营过程中,油气的排放和浪费也成为了重要的问题。这些油气不仅会对环境造成污染,还会对人体的健康造成影响。因此,加强对油气回收系统的监管和管理成为了亟待解决的问题。

  针对这个问题,该方案通过现场仪表、数据采集模块、中心控制台和数据传输模块等设备组成,实现对加油站内各个位置的油气流量、压力、浓度、温度等数据的采集和传输。同时通过软件进行数据处理和分析,计算出气液比、密闭性、液阻等指标,并实时显示在屏幕上同时也上传到上级或环保部门的数据中心,实现远程监控和管理。

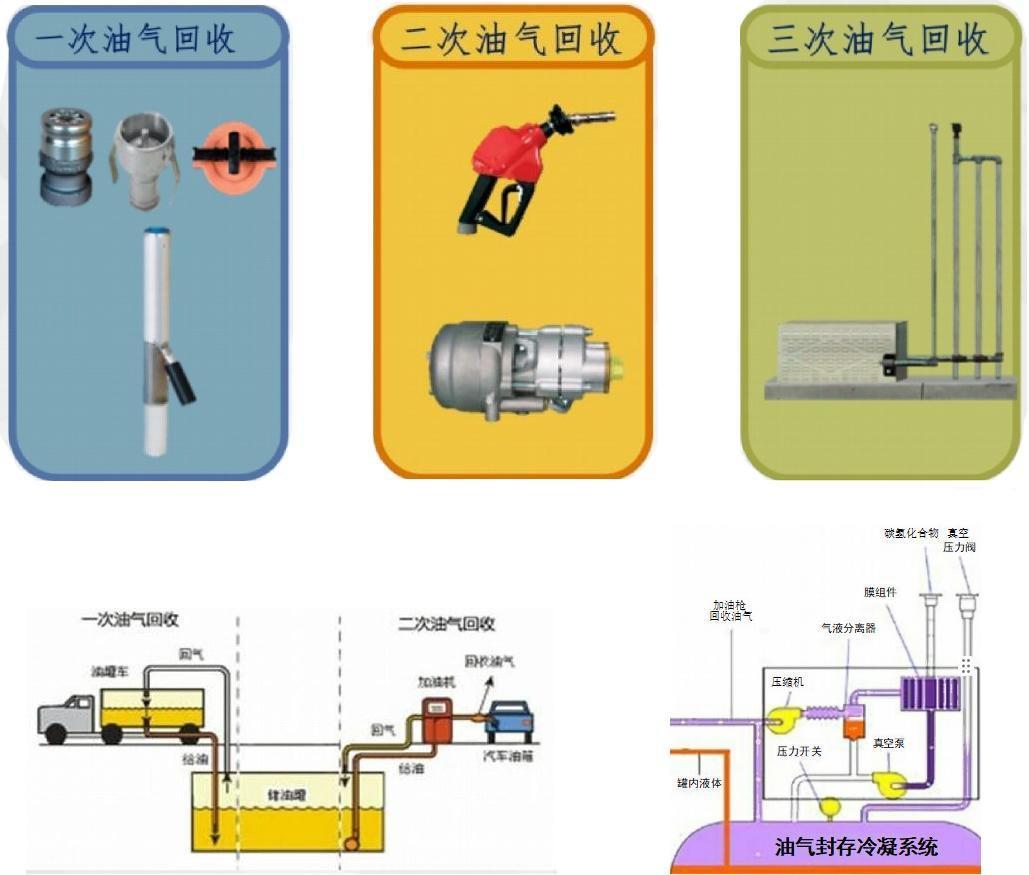

油气回收系统

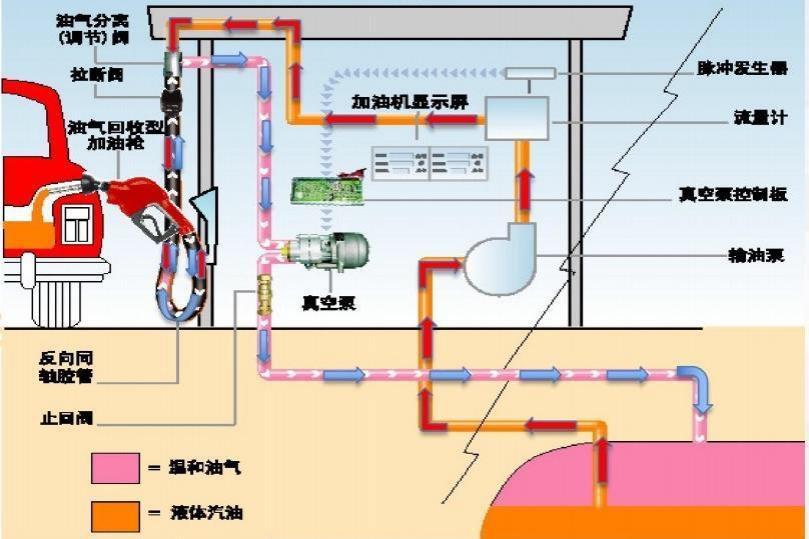

电子式油气回收

主要组成:变频控制板、油气回收泵。

工作方式:通过加油机编码器获取油体脉冲计算出相应的油气回收泵的速来实现气体体积与油体积达到合适的气液比。

优点:结构简单在一定油流速适用范围可自行调节,相比机械式要节能。

缺点:不具备数据传输功能因此不能实现集中管理。


在线监测系统

  监测加油站油气回收运行过程中的气液比及油气回收系统的密闭性和管线液阻等是否正常的系统,当发现异常时可提醒操作人员采取相应的措施,并能记录,存储,处理和传输监测数据。


在线监测系统 — 系统要求

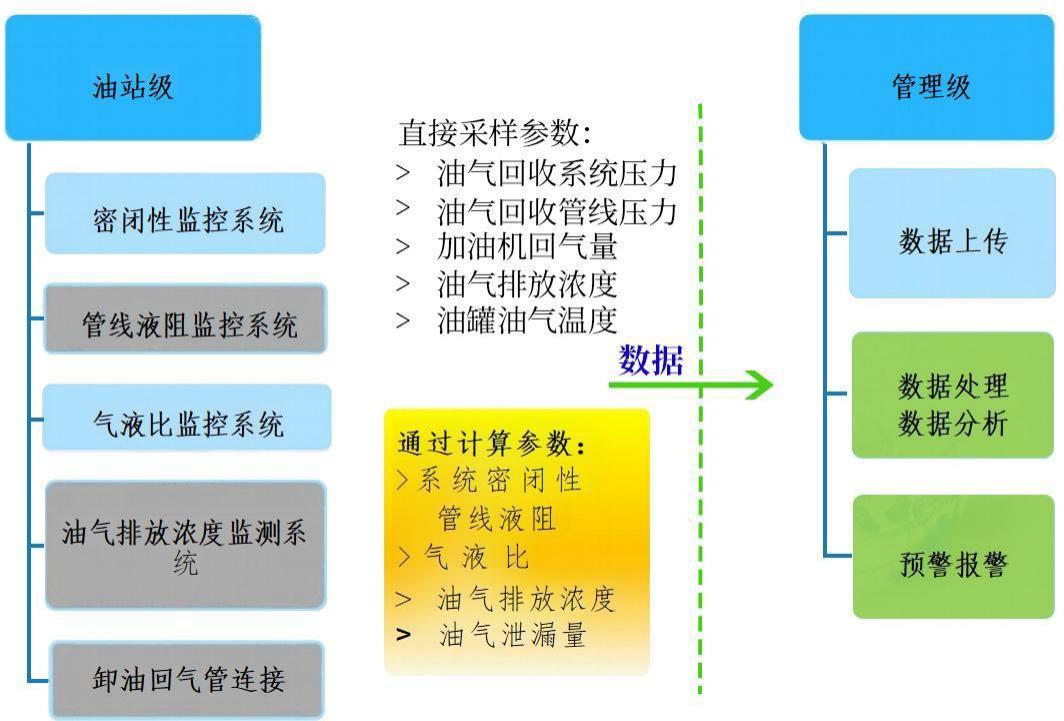

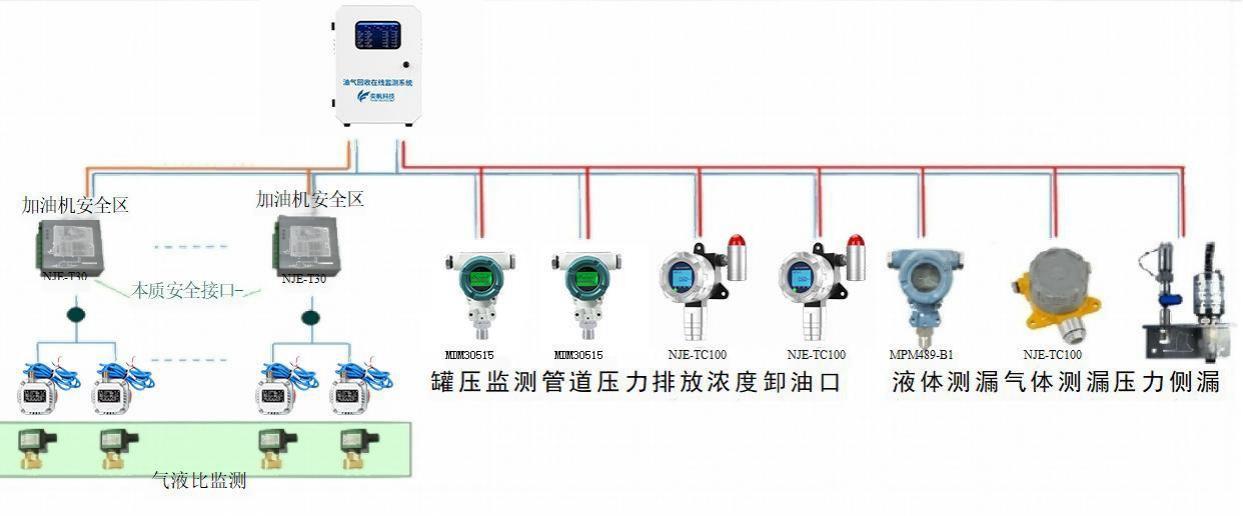

在线监测系统 — 系统构成

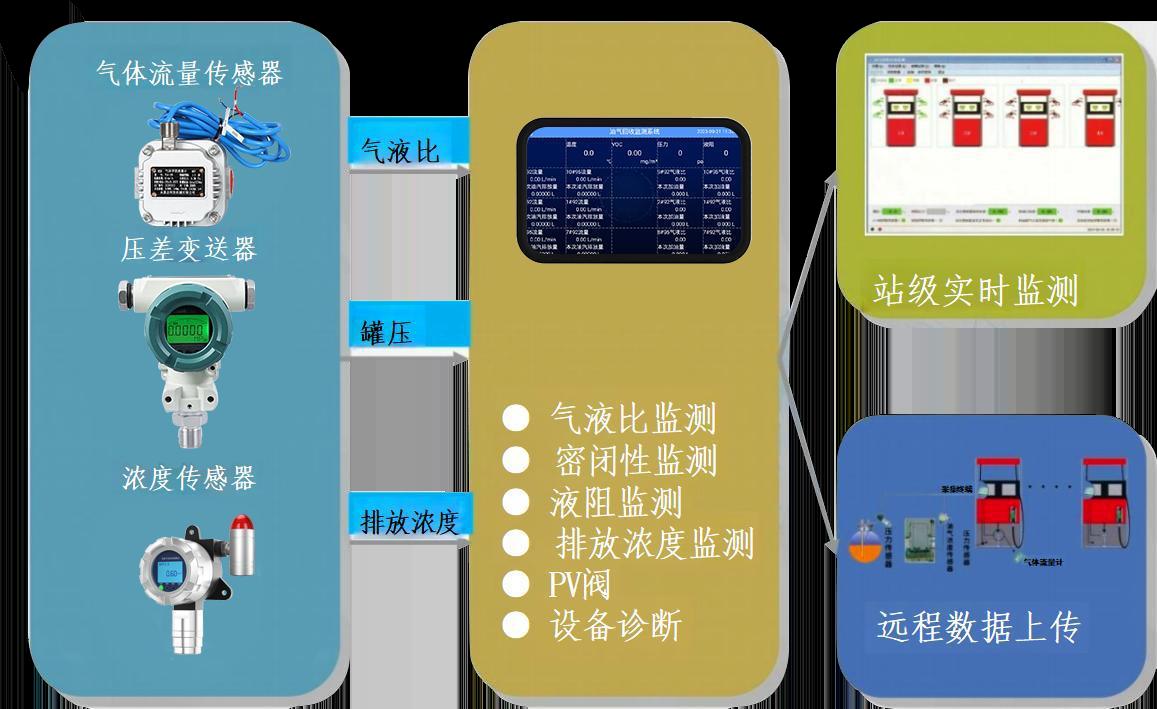

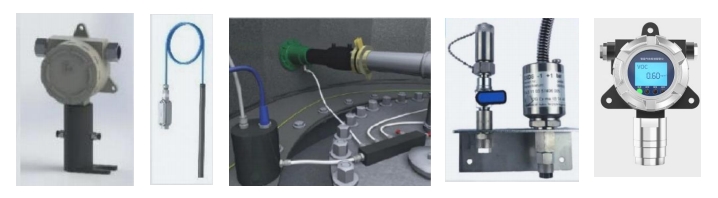

在线监测系统 — 设备构成

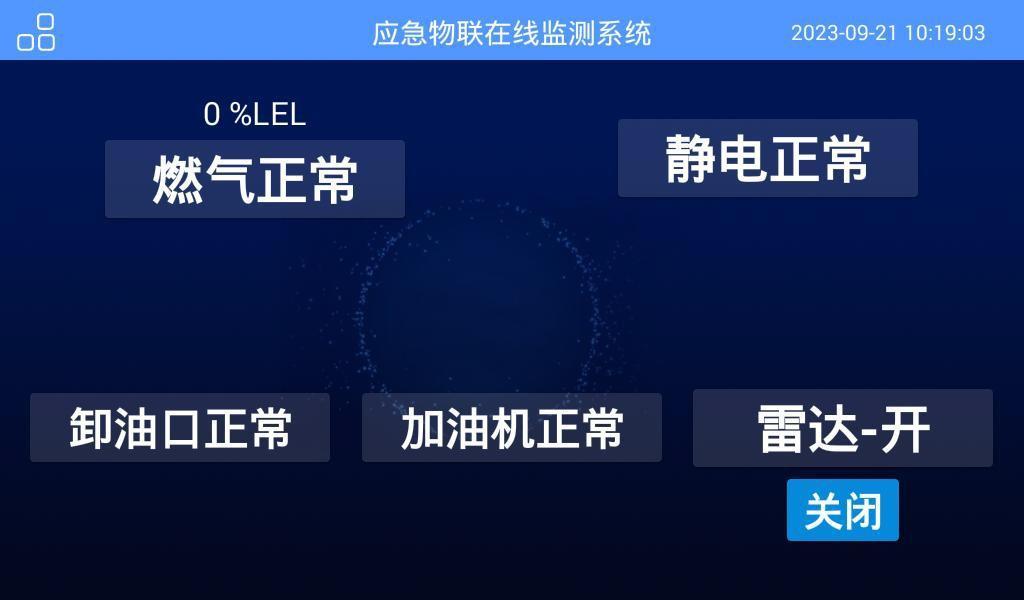

在线监测系统日常操作--主界面

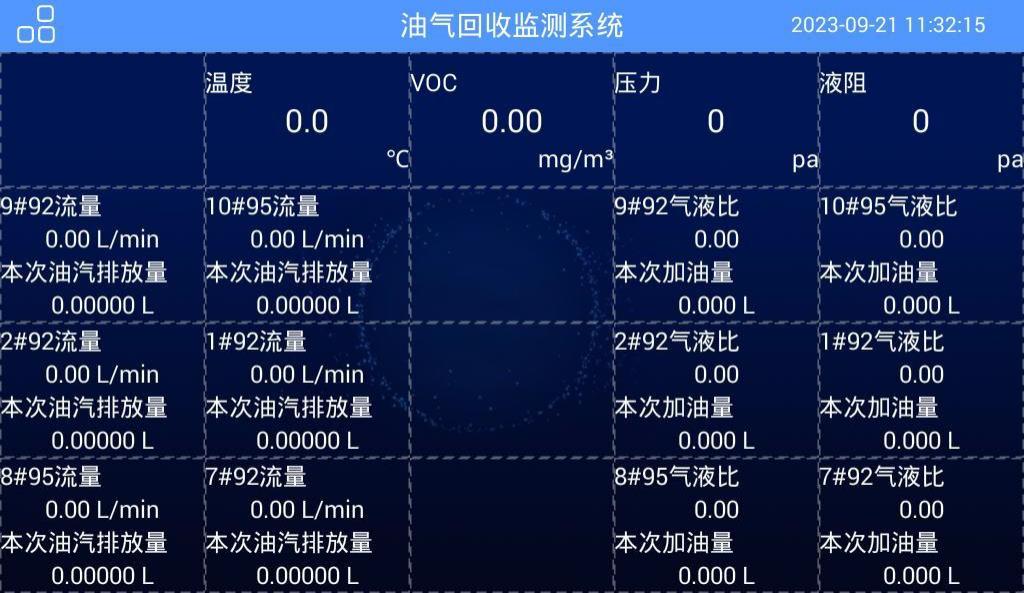

在线监测系统日常操作--实时数据


环境监测系统-可兼容渗漏监测

  环境监测平台兼容渗漏监测:渗漏监测支持:油罐、管线、人井、底盆四合一。支持传感器类型:光电式、液媒式、压力式(正压/负压)、气体式实现环境安全综合管理平台,节约成本投资、简化管理维护、实现智能化、远程化管理


日常维护

定期检查控制台软件显示是否运行正常,加油机油气回收泵是否正常运转(建议每班一次)。

每次保养加油机时观察压力变送器是否工作正常。

每班监测油罐压力显示是否正常。

定期检查管路连接处是否连接正常,是否有油污

定期进行气液比比对监测,区域抽查及厂家巡检。

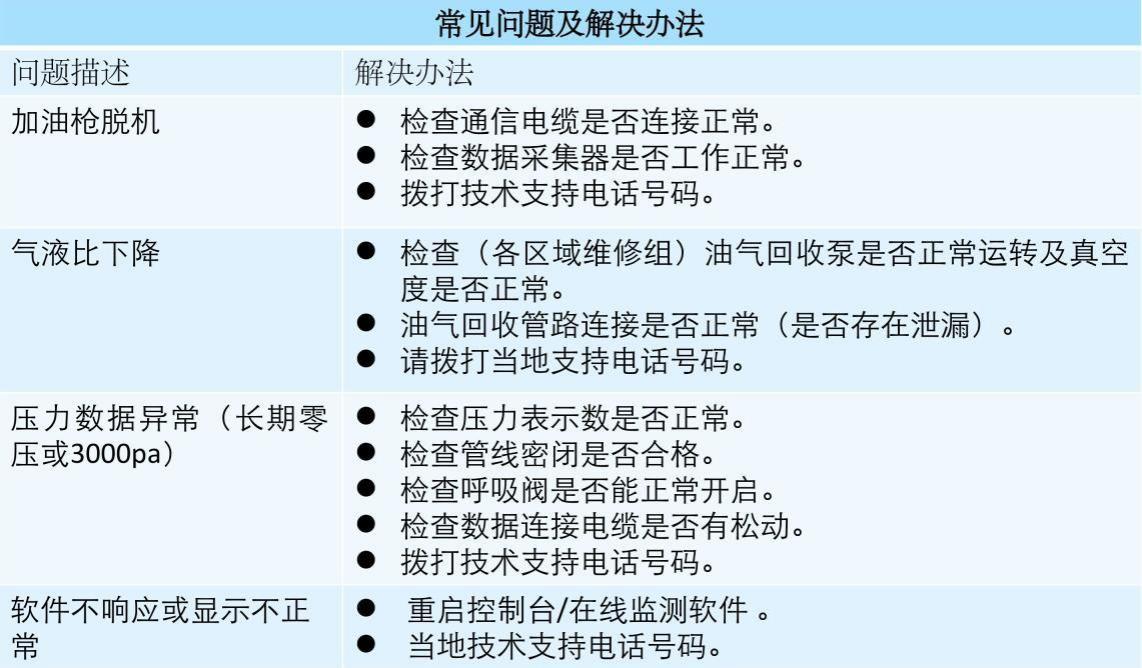

常见问题及解决办法
